Name: TPA3125D2N
Brand: TI
SKU: CM7920846
Price: 3.49 USD
Availability: InStock

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

TPA3125D2N TI

Hersteller:
TI
Hersteller-Nr:
TPA3125D2N
AiPCBA-Teilenummer:
CM7920846
Preis (EUR):
€

3.49
AiPCBA-Lager:
129 Stk
Versendet von:
Verfügbarkeit:
111 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
Audio-Verstärker
Produktbeschreibung:

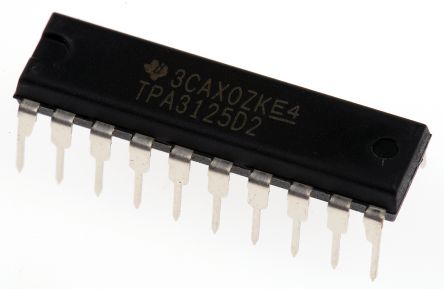

TEXAS INSTRUMENTS TPA3125D2N Audio Power Amplifier, D, 2Channel, 20W, 10V to 26V, DIP, 20Pins
Dokumentation:
Datenblatt
3D-Modell

TPA3125D2N Kaufen TPA3125D2N Bestand & Preis aktualisiert um 2025-06-05 03:50:22

Aktualisieren

Teilenummer: TPA3125D2N

AiPCBA P/N: CM7920846

Hersteller: TI

Paket: PDIP-20

Preis
€

3.49

Gesamt: 240 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2025/06/10 (erwartet)

Versandkosten schätzen

Kaufen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

TPA3125D2N Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

Kategorie

Audio-Verstärker

3D-Modell

Montagesmethoden

Through Hole

Anzahl von Pins

20 Pin

Verpackung

PDIP-20

Nennleistung

10 W

Anzahl der Stromkreise

1 Circuit

Anzahl der Kanäle

2 Channel

Pinzahl

20 Position

Verlustleistung

1870 mW

Ausgangsleistung

20 W

Gewinn

36 dB

Betriebstemperatur (max.)

85 ℃

Betriebstemperatur (Min)

-40 ℃

Verlustleistung (max)

1870 mW

Versorgungsspannung

10V ~ 26V

Versorgungsspannung (max.)

26 V

Versorgungsspannung (Min)

10 V

Ähnliche Produkte anzeigen

TPA3125D2N Datenblatt-PDF

TPA3125D2N Datenblatt PDF

26 Pages, 468 KB

2009/01/19

Ansicht

TPA3125D2N Datenblatt PDF

47 Pages, 948 KB

2013/06/07

Ansicht

TPA3125D2N Datenblatt PDF

21 Pages, 508 KB

2009/01/19

Ansicht

TPA3125D2N Datenblatt PDF

26 Pages, 477 KB

2012/03/28

Ansicht

TPA3125D2N Andere Referenzen

1 Pages, 137 KB

2011/06/15

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Länge

26.92 mm

Breite

6.6 mm

Höhe

4.57 mm

Betriebstemperatur

-40℃ ~ 85℃ (TA)

Produktlebenszyklus

Active

Verpackungsmethoden

Each

TPA3125D2N Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

Lead Free

REACH SVHC-Standard

No SVHC

REACH SVHC Compliance Edition

2015/06/15

TPA3125D2N Datenblatt >

Exportklassifikationen

TYP

BESCHREIBUNG

ECCN Code

EAR99

TPA3125D2N Datenblatt >

Funktionsübersicht

The TPA3125D2N is a 10W Stereo Class-D Audio Amplifier with SE outputs for driving stereo speakers in a single-ended configuration or a mono speaker in a bridge-tied-load configuration. The TPA3125D2 can drive stereo speakers as low as 4R. The efficiency of the TPA3125D2 eliminates the need for an external heat sink when playing music. The gain of the amplifier is controlled by two gain select pins. The gain selections are 20, 26, 32, 36dB. It operates in AD mode. There are two main configurations that may be used. For stereo operation, the TPA3125D2 should be configured in a single-ended (SE) half-bridge amplifier. For mono applications, TPA3125D2 may be used as a bridge-tied-load (BTL) amplifier. The traditional class-D modulation scheme, which is used in the TPA3125D2 BTL configuration, has a differential output where each output is 180 degrees out of phase and changes from ground to the supply voltage, VCC.
10W/ch (stereo SE) into an 8R load from a 24V supply
20W/ch (stereo SE) into an 8R load from a 24V supply
Operates from +24V LCD backlight supply
Efficient Class-D operation eliminates need for heat sinks
Four selectable, fixed gain settings
Single-ended analogue inputs
Thermal and short-circuit protection with auto recovery
Advanced power-off pop reduction
Green product and no Sb/Br
This device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.

TPA3125D2N Datenblatt >
