TPS40210QDGQRQ1

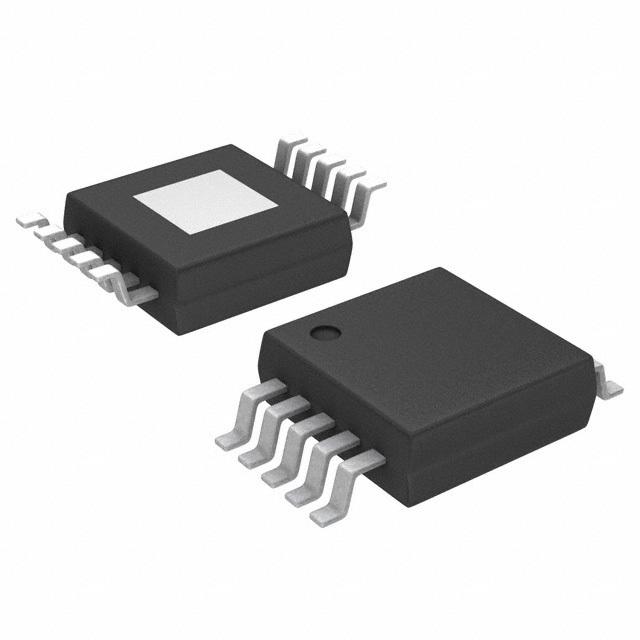

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

TPS40210QDGQRQ1 TI

Hersteller:
TI
Hersteller-Nr:
TPS40210QDGQRQ1
AiPCBA-Teilenummer:
CM10581489
Preis (EUR):
€

14.48
AiPCBA-Lager:
1,729 Stk
Versendet von:
Verfügbarkeit:
1,027 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
PWM-Regler
Produktbeschreibung:
Current Mode PWM Controller 7V to 9V 400mA 1000kHz Automotive 10Pin HVSSOP EP T/R
Dokumentation:
Datenblatt
3D-Modell

TPS40210QDGQRQ1 Kaufen TPS40210QDGQRQ1 Bestand & Preis aktualisiert um 2025-05-31 03:50:22

Aktualisieren

Teilenummer: TPS40210QDGQRQ1

AiPCBA P/N: CM10581489

Hersteller: TI

Paket: PowerPad-MSOP-10

Preis
€

14.48

Gesamt: 2,756 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2025/06/05 (erwartet)

Versandkosten schätzen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

TPS40210QDGQRQ1 Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

TI

Kategorie

PWM-Regler

3D-Modell

3D-Modell

Montagesmethoden

Surface Mount

Anzahl von Pins

10 Pin

Verpackung

PowerPad-MSOP-10

Frequenz

1 MHz

Netzspannung

4.20V (min)

Ausgang-Schnittstellen

1 Output

Ausgangsspannung

7V ~ 9V

Ausgangsstrom

400 mA

Versorgungsstrom

2.5 mA

Pinzahl

10 Position

Verlustleistung

1730 mW

Ruhestrom

530 µA

Anzahl der geregelten Ausgänge

1 Output

Schaltfrequenz

35kHz ~ 1MHz

Übertemperaturschutz

No

Topologie

Boost

Betriebstemperatur (max.)

125 ℃

Betriebstemperatur (Min)

-40 ℃

Versorgungsspannung

4.5V ~ 52V

Versorgungsspannung (max.)

52 V

Versorgungsspannung (Min)

4.2 V

Ähnliche Produkte anzeigen

TPS40210QDGQRQ1 Datenblatt-PDF

TPS40210QDGQRQ1 Datenblatt PDF

47 Pages, 1674 KB

2015/02/05

Ansicht

TPS40210QDGQRQ1 Datenblatt PDF

47 Pages, 1674 KB

2016/03/17

Ansicht

TPS40210QDGQRQ1 Datenblatt PDF

47 Pages, 1671 KB

2017/08/04

Ansicht

TPS40210QDGQRQ1 Datenblatt PDF

51 Pages, 1949 KB

2015/03/24

Ansicht

TPS40210QDGQRQ1 Datenblatt PDF

43 Pages, 1497 KB

2015/02/05

Ansicht

TPS40210QDGQRQ1 Datenblatt PDF

41 Pages, 1057 KB

2012/03/28

Ansicht

TPS40210QDGQRQ1 Datenblatt PDF

43 Pages, 1517 KB

2013/03/17

Ansicht

TPS40210QDGQRQ1 Benutzerreferenzhandbuch

19 Pages, 406 KB

2008/04/29

Ansicht

TPS40210QDGQRQ1 Anderes Datenblatt

47 Pages, 2257 KB

2021/05/05

Ansicht

TPS40210QDGQRQ1 Anderes Datenblatt

43 Pages, 1205 KB

Ansicht

TPS40210QDGQRQ1 Andere Referenzen

1 Pages, 136 KB

2011/06/15

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Betriebstemperatur

-40℃ ~ 125℃

Produktlebenszyklus

Active

Verpackungsmethoden

Tape & Reel (TR)

TPS40210QDGQRQ1 Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

Lead Free

REACH SVHC-Standard

No SVHC

REACH SVHC Compliance Edition

2015/06/15

TPS40210QDGQRQ1 Datenblatt >

Exportklassifikationen

TYP

BESCHREIBUNG

ECCN Code

EAR99

TPS40210QDGQRQ1 Datenblatt >

Funktionsübersicht

The TPS40210QDGQRQ1 is a current-mode Boost Controller suitable for topologies that require a grounded source N-channel FET, including boost, flyback, SEPIC and various LED driver applications. This device features include programmable soft start, overcurrent protection with automatic retry and programmable oscillator frequency. Current- mode control provides improved transient response and simplified loop compensation. The main difference between the two parts is the reference voltage to which the error amplifier regulates the FB pin.
Adjustable oscillator frequency
Fixed-frequency current-mode control
Internal slope compensation
Integrated low-side driver
Programmable closed-loop soft star
Overcurrent protection
External synchronization capable
Low-current disable function
Green product and no Sb/Br
Device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
