Name: TPS65070RSLR
Brand: TI
SKU: CM8514726
Price: 2.27 USD
Availability: InStock

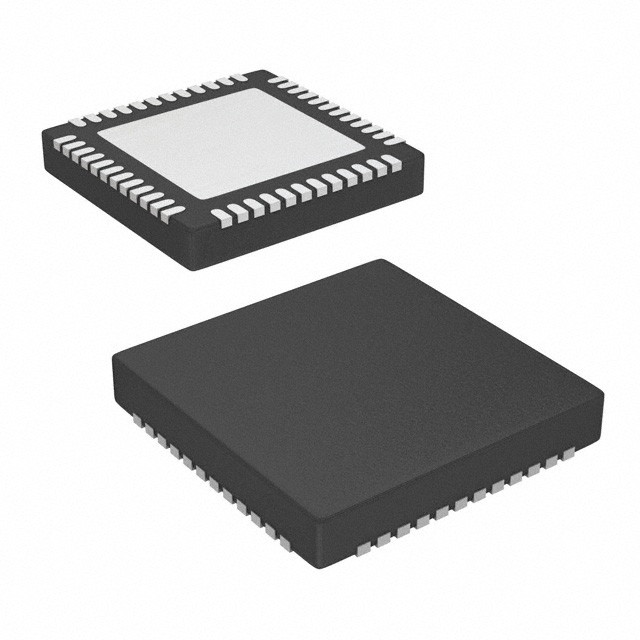

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

TPS65070RSLR TI

Hersteller:
TI
Hersteller-Nr:
TPS65070RSLR
AiPCBA-Teilenummer:
CM8514726
Preis (EUR):
€

2.27
AiPCBA-Lager:
4,981 Stk
Versendet von:
Verfügbarkeit:
3,625 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
Chip für Batterieverwaltung
Produktbeschreibung:
5Channel Power Management IC (PMIC) with 3 DC/DCs, 2 LDOs in 6x6mm QFN 48-VQFN -40℃ to 85℃
Dokumentation:
Datenblatt
3D-Modell

TPS65070RSLR Kaufen TPS65070RSLR Bestand & Preis aktualisiert um 2025-06-05 03:50:22

Aktualisieren

Teilenummer: TPS65070RSLR

AiPCBA P/N: CM8514726

Hersteller: TI

Paket: VQFN-48

Preis
€

2.27

Gesamt: 8,606 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2025/06/10 (erwartet)

Versandkosten schätzen

Kaufen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

TPS65070RSLR Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

Kategorie

Chip für Batterieverwaltung

3D-Modell

Montagesmethoden

Surface Mount

Anzahl von Pins

48 Pin

Verpackung

VQFN-48

Netzspannung

6.30 V

Pinzahl

48 Position

Verlustleistung

2600 mW

Ruhestrom

80.0 µA

Anzahl der geregelten Ausgänge

6 Output

Betriebstemperatur (max.)

85 ℃

Betriebstemperatur (Min)

-40 ℃

Verlustleistung (max)

2600 mW

Versorgungsspannung

6.3 V

Ähnliche Produkte anzeigen

TPS65070RSLR Datenblatt-PDF

TPS65070RSLR Datenblatt PDF

98 Pages, 2065 KB

2015/10/03

Ansicht

TPS65070RSLR Datenblatt PDF

93 Pages, 1607 KB

2012/02/22

Ansicht

TPS65070RSLR Datenblatt PDF

93 Pages, 1675 KB

2012/03/28

Ansicht

TPS65070RSLR Datenblatt PDF

92 Pages, 1469 KB

2011/08/10

Ansicht

TPS65070RSLR Datenblatt PDF

99 Pages, 2064 KB

2017/10/06

Ansicht

TPS65070RSLR Datenblatt PDF

97 Pages, 1875 KB

2015/02/07

Ansicht

TPS65070RSLR Datenblatt PDF

97 Pages, 1877 KB

2014/04/25

Ansicht

TPS65070RSLR Anderes Datenblatt

10 Pages, 629 KB

Ansicht

TPS65070RSLR Anwendungshinweis

11 Pages, 454 KB

2011/08/24

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Betriebstemperatur

-40℃ ~ 85℃

Produktlebenszyklus

Active

Verpackungsmethoden

Tape & Reel (TR)

TPS65070RSLR Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

Lead Free

REACH SVHC Compliance Edition

2015/06/15

TPS65070RSLR Datenblatt >

Exportklassifikationen

TYP

BESCHREIBUNG

ECCN Code

EAR99

TPS65070RSLR Datenblatt >

Funktionsübersicht

The TPS6507x family of devices are single-chip power management ICs (PMICs) for portable applications consisting of a battery charger with power path management for a single Li-Ion or Li-Polymer cell. The charger can either be supplied by a USB port on pin _USB_ or by a DC voltage from a wall adapter connected to pin . Three highly efficient 2.25-MHz step-down converters are targeted at providing the core voltage, memory, and I/O voltage in a processor-based system. The step-down converters enter a low power mode at light load for maximum efficiency across the widest possible range of load currents.
For low noise applications the devices can be forced into fixed-frequency PWM using the I2C interface. The step-down converters allow the use of small inductors and capacitors to achieve a small solution size. The TPS6507x devices also integrate two general purpose LDOs for an output current of 200 mA. These LDOs can be used to power an SD-card interface and an _always-on_ rail, but can be used for other purposes as well. Each LDO operates with an input voltage range from 1.8 V to 6.3 V allowing them to be supplied from one of the step-down converters or directly from the main battery. An inductive boost converter with two programmable current sinks power two strings of white LEDs.
The TPS6507x devices come in a 48-pin leadless package (6-mm × 6-mm VQFN) with a 0.4-mm pitch.

TPS65070RSLR Datenblatt >
