Name: TPS92692QPWPRQ1
Brand: TI
SKU: CM4170793
Price: 8.29 USD
Availability: InStock

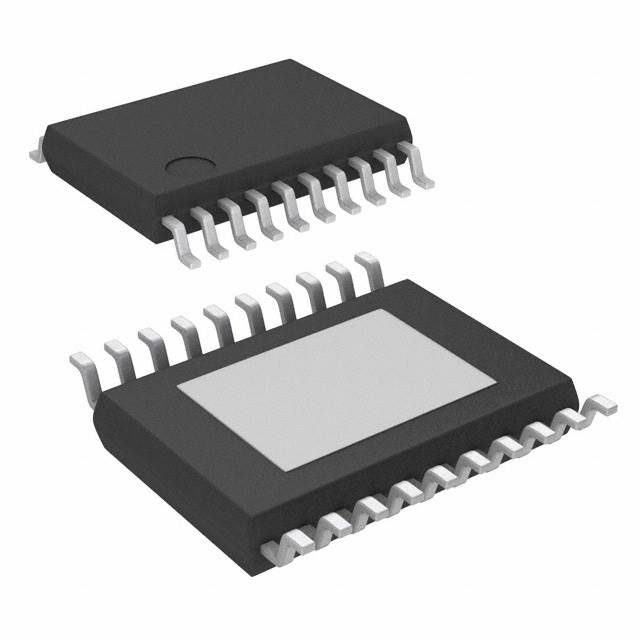

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

TPS92692QPWPRQ1 TI

Kaum verfügbar

Hersteller:
TI
Hersteller-Nr:
TPS92692QPWPRQ1
AiPCBA-Teilenummer:
CM4170793
Preis (EUR):
€

8.29
AiPCBA-Lager:
12 Stk
Versendet von:
Verfügbarkeit:
44 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktbeschreibung:
High Accuracy LED Controller With Spread Spectrum Frequency Modulation and Internal PWM Generator 20-HTSSOP -40℃ to 125℃
Dokumentation:
Datenblatt
3D-Modell

TPS92692QPWPRQ1 Kaufen TPS92692QPWPRQ1 Bestand & Preis aktualisiert um 2025-05-30 03:50:22

Aktualisieren

Teilenummer: TPS92692QPWPRQ1

AiPCBA P/N: CM4170793

Hersteller: TI

Paket: HTSSOP-20

Preis
€

8.29

Gesamt: 56 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2025/06/04 (erwartet)

Versandkosten schätzen

Kaufen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

TPS92692QPWPRQ1 Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

Montagesmethoden

Surface Mount

3D-Modell

Anzahl von Pins

20 Pin

Verpackung

HTSSOP-20

Frequenz

80kHz ~ 800kHz

Ausgang-Schnittstellen

1 Output

Ausgangsspannung

3V ~ 65V

Ausgangsstrom (max)

1500 mA

Betriebstemperatur (max.)

125 ℃

Betriebstemperatur (Min)

-40 ℃

Ähnliche Produkte anzeigen

TPS92692QPWPRQ1 Datenblatt-PDF

TPS92692QPWPRQ1 Datenblatt PDF

20 Pages, 591 KB

2010/05/13

Ansicht

TPS92692QPWPRQ1 Datenblatt PDF

19 Pages, 350 KB

2016/01/31

Ansicht

TPS92692QPWPRQ1 Benutzerreferenzhandbuch

13 Pages, 382 KB

2009/10/29

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Betriebstemperatur

-40℃ ~ 125℃ (TA)

Produktlebenszyklus

Active

Verpackungsmethoden

Tape & Reel (TR)

TPS92692QPWPRQ1 Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

TPS92692QPWPRQ1 Datenblatt >

Funktionsübersicht

The TPS92692 and TPS92692-Q1 are high accuracy peak current mode based controllers designed to support step-up/down LED driver topologies. The device incorporates a rail-to-rail current amplifier to measure LED current and spread spectrum frequency modulation technique for improved EMI performance.
This high performance LED controller can independently modulate LED current using either analog or PWM dimming techniques. Linear analog dimming response with over 15:1 range is obtained by varying the voltage across the high impedance analog adjust (IADJ) input. PWM dimming of LED current is achieved by directly modulating the DIM/PWM input pin with the desired duty cycle or by enabling the internal PWM generator circuit. The PWM generator translates the DC voltage at DIM/PWM pin to corresponding duty cycle by comparing it to the internal triangle wave generator. The optional PDRV gate driver output can be used to drive an external P-Channel series MOSFET.
The TPS92692 and TPS92692-Q1 devices support continuous LED status check through the current monitor (IMON) output. The devices also include an open drain fault indicator output to indicate LED overcurrent, output overvoltage and output undervoltage conditions.

TPS92692QPWPRQ1 Datenblatt >
