Name: UCC27223PWPR
Brand: TI
SKU: CM79813793
Price: 1.95 USD
Availability: InStock

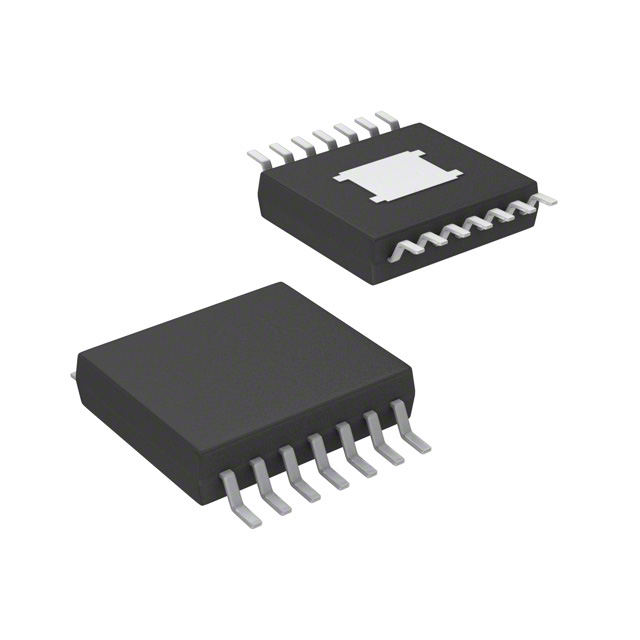

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

UCC27223PWPR TI

Hersteller:
TI
Hersteller-Nr:
UCC27223PWPR
AiPCBA-Teilenummer:
CM79813793
Preis (EUR):
€

1.95
AiPCBA-Lager:
276 Stk
Versendet von:
Verfügbarkeit:
201 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
FET-Treiber
Produktbeschreibung:
MOSFET DRVR 3.3A 2Out Hi/Lo Side Inv/Non-Inv 14Pin HTSSOP EP T/R
Dokumentation:
Datenblatt
3D-Modell

UCC27223PWPR Kaufen UCC27223PWPR Bestand & Preis aktualisiert um 2025-06-15 03:50:22

Aktualisieren

Teilenummer: UCC27223PWPR

AiPCBA P/N: CM79813793

Hersteller: TI

Paket: HTSSOP-14

Preis
€

1.95

Gesamt: 477 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2025/06/20 (erwartet)

Versandkosten schätzen

Kaufen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

UCC27223PWPR Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

Kategorie

FET-Treiber

3D-Modell

Montagesmethoden

Surface Mount

Anzahl von Pins

14 Pin

Verpackung

HTSSOP-14

Netzspannung

3.70V (min)

Anstieg- und Abfallzeit

17 ns

Ausgang-Schnittstellen

2 Output

Ausgangsstrom

3 A

Verlustleistung

3000 mW

Anstiegszeit

25 ns

Abfallzeit

35 ns

Abfallzeit (max.)

35 ns

Abfallzeit (max.)

25 ns

Betriebstemperatur (max.)

105 ℃

Betriebstemperatur (Min)

-40 ℃

Verlustleistung (max)

3000 mW

Versorgungsspannung

3.7V ~ 20V

Versorgungsspannung (max.)

20 V

Versorgungsspannung (Min)

3.7 V

Ähnliche Produkte anzeigen

UCC27223PWPR Datenblatt-PDF

UCC27223PWPR Datenblatt PDF

34 Pages, 977 KB

2008/03/14

Ansicht

UCC27223PWPR Datenblatt PDF

36 Pages, 1219 KB

Ansicht

UCC27223PWPR Datenblatt PDF

36 Pages, 1024 KB

2016/01/28

Ansicht

UCC27223PWPR Datenblatt PDF

36 Pages, 1240 KB

Ansicht

UCC27223PWPR Datenblatt PDF

36 Pages, 1040 KB

2015/01/22

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Betriebstemperatur

-55℃ ~ 115℃ (TJ)

Produktlebenszyklus

Active

Verpackungsmethoden

Tape & Reel (TR)

UCC27223PWPR Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

Lead Free

UCC27223PWPR Datenblatt >

Funktionsübersicht

DESCRIPTION
The UCC27223 is a high-speed synchronous buck drivers for today’s high-efficiency, lower-output voltage designs. Using Predictive Gate Drive™ (PGD) control technology, these drivers reduce diode conduction and reverse recovery losses in the synchronous rectifier MOSFET(s).
The UCC27223 includes an enable pin that controls the operation of both outputs. A logic latch is also included to keep both outputs low until the first PWM input pulse comes in. The RDS(on) of the SR pull-down sourcing device is also minimized for higher frequency operations.
FEATURES
• Maximizes Efficiency by Minimizing Body-Diode Conduction and Reverse Recovery Losses
• Transparent Synchronous Buck Gate Drive Operation From the Single Ended PWM Input Signal
• 12-V or 5-V Input Operation
• 3.3-V Input Operation With Availability of 12-V Bus Bias
• High-Side and Low-Side ±3-A Dual Drivers
• On-Board 6.5-V Gate Drive Regulator
• ±3-A TrueDrive Gate Drives for High Current Delivery at MOSFET Miller Thresholds
• Automatically Adjusts for Changing Operating Conditions
• Thermally Enhanced 14-Pin PowerPAD™ HTSSOP Package Minimizes Board Area and Junction Temperature Rise
APPLICATIONS
• Multiphase Converters in Combination With the TPS40090
• Non-Isolated 3.3-V, 5-V and 12-V Input dc-to-dc Converters for Processor Power, General Computer, Telecom and Datacom Applications

UCC27223PWPR Datenblatt >
