Name: UCC3626PW
Brand: TI
SKU: CM33399559
Price: 6.12 USD
Availability: InStock

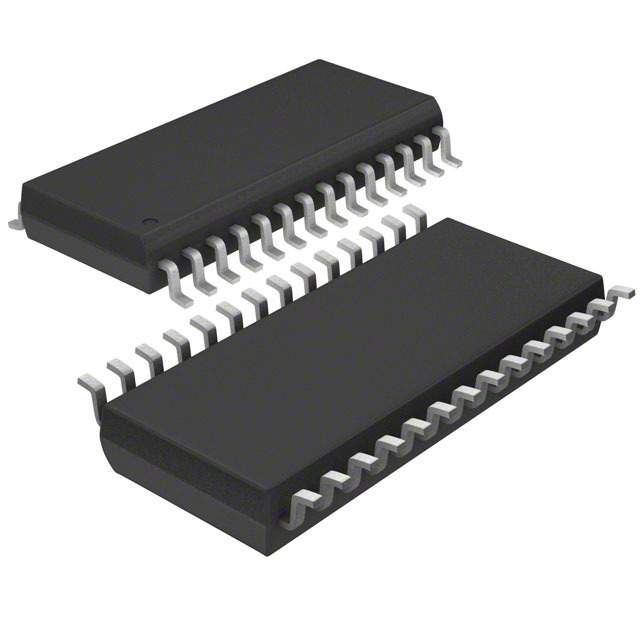

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

UCC3626PW TI

Hersteller:
TI
Hersteller-Nr:
UCC3626PW
AiPCBA-Teilenummer:
CM33399559
Preis (EUR):
€

6.12
AiPCBA-Lager:
261 Stk
Versendet von:
Verfügbarkeit:
187 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
Motortreiber
Produktbeschreibung:
IC MOTOR CTRL, DC BRUSHLESS, 2mA TSSOP-28
Dokumentation:
Datenblatt
3D-Modell

UCC3626PW Kaufen UCC3626PW Bestand & Preis aktualisiert um 2025-06-06 03:50:22

Aktualisieren

Teilenummer: UCC3626PW

AiPCBA P/N: CM33399559

Hersteller: TI

Paket: TSSOP-28

Preis
€

6.12

Gesamt: 448 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2025/06/11 (erwartet)

Versandkosten schätzen

Kaufen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

UCC3626PW Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

Kategorie

Motortreiber

3D-Modell

Montagesmethoden

Surface Mount

Anzahl von Pins

28 Pin

Verpackung

TSSOP-28

Netzspannung

11.0V (min)

Ausgang-Schnittstellen

2 Output

Ausgangsspannung

5 V

Ausgangsstrom

100 mA

Betriebstemperatur (max.)

70 ℃

Betriebstemperatur (Min)

0 ℃

Versorgungsspannung

11V ~ 14.5V

Ähnliche Produkte anzeigen

UCC3626PW Datenblatt-PDF

UCC3626PW Datenblatt PDF

23 Pages, 683 KB

2015/10/16

Ansicht

UCC3626PW Datenblatt PDF

23 Pages, 681 KB

2012/07/25

Ansicht

UCC3626PW Datenblatt PDF

23 Pages, 532 KB

2008/03/15

Ansicht

UCC3626PW Datenblatt PDF

23 Pages, 683 KB

2015/05/30

Ansicht

UCC3626PW Datenblatt PDF

23 Pages, 569 KB

2012/03/28

Ansicht

UCC3626PW Datenblatt PDF

24 Pages, 685 KB

2017/08/09

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Betriebstemperatur

0℃ ~ 70℃

Produktlebenszyklus

Active

Verpackungsmethoden

Tube

UCC3626PW Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

Lead Free

UCC3626PW Datenblatt >

Exportklassifikationen

TYP

BESCHREIBUNG

ECCN Code

EAR99

UCC3626PW Datenblatt >

Funktionsübersicht

The UCC3626 motor controller device combines many of the functions required to design a high-performance, two- or four-quadrant, three-phase, brushless dc motor controller into one package. Rotor position inputs are decoded to provide six outputs that control an external power stage. A precision triangle oscillator and latched comparator provide PWM motor control in either voltage- or current-mode configurations. The oscillator is easily synchronized to an external master clock source via the SYNCH input. Additionally, a QUAD select input configures the chip to modulate either the low-side switches only, or both upper and lower switches, allowing the user to minimize switching losses in less demanding two-quadrant applications.
The device includes a differential current-sense amplifier and absolute-value circuit which provide an accurate reconstruction of motor current, useful for pulse-by-pulse overcurrent protection, as well as closing a current control loop. A precision tachometer is also provided for implementing closed-loop speed control. The TACH_OUT signal is a variable duty-cycle, frequency output, which can be used directly for digital control or filtered to provide an analog feedback signal. Other features include COAST, BRAKE, and DIR_IN commands, along with a direction output, DIR_OUT.

UCC3626PW Datenblatt >
