Name: LM2596S-12/NOPB
Brand: TI
SKU: CM2177008
Price: 5.43 USD
Availability: InStock

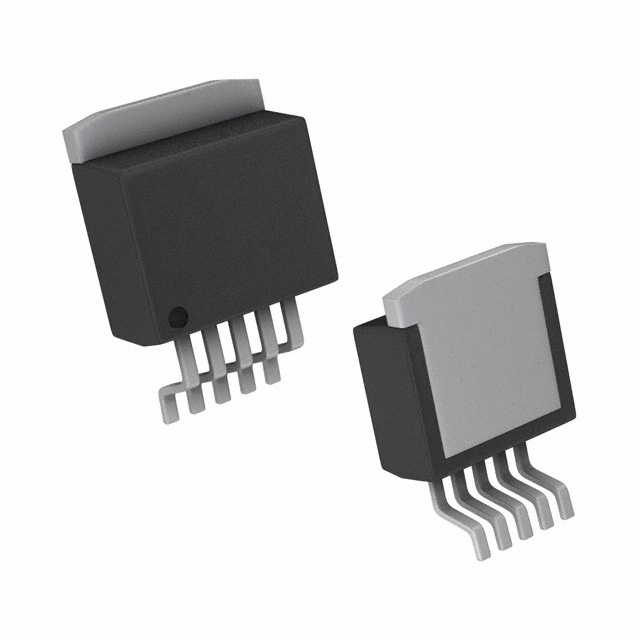

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

LM2596S-12/NOPB TI

Kaum verfügbar

Hersteller:
TI
Hersteller-Nr:
LM2596S-12/NOPB
AiPCBA-Teilenummer:
CM2177008
Preis (EUR):
€

5.43
AiPCBA-Lager:
18 Stk
Versendet von:
Verfügbarkeit:
44 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
Spannungsregler
Produktbeschreibung:
Conv DC-DC 4.5V to 40V Inv/Step Down Single-Out 12V 3A 6Pin(5+Tab) TO-263 Tube
Dokumentation:
Datenblatt
3D-Modell

LM2596S-12/NOPB Kaufen LM2596S-12/NOPB Bestand & Preis aktualisiert um 2025-05-31 03:50:22

Aktualisieren

Teilenummer: LM2596S-12/NOPB

AiPCBA P/N: CM2177008

Hersteller: TI

Paket: TO-263-5

Preis
€

5.43

Gesamt: 62 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2025/06/05 (erwartet)

Versandkosten schätzen

Kaufen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

LM2596S-12/NOPB Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

Kategorie

Spannungsregler

3D-Modell

Montagesmethoden

Surface Mount

Anzahl von Pins

5 Pin

Verpackung

TO-263-5

Netzspannung

40.0V (max)

Ausgang-Schnittstellen

1 Output

Ausgangsspannung

12 V

Ausgangsstrom

3 A

Pinzahl

5 Position

Ruhestrom

5.00 mA

Anzahl der geregelten Ausgänge

1 Output

Schaltfrequenz

150 kHz

Topologie

Buck

Eingangsspannung (max)

40 V

Eingangsspannung (Min)

4.5 V

Ausgangsspannung (Min)

12 V

Ausgangsstrom (max)

3 A

Betriebstemperatur (max.)

125 ℃

Betriebstemperatur (Min)

-40 ℃

Versorgungsspannung

4.5 V

Eingangsspannung

4.5 V

Ähnliche Produkte anzeigen

LM2596S-12/NOPB Datenblatt-PDF

LM2596S-12/NOPB Datenblatt PDF

42 Pages, 4726 KB

2014/12/12

Ansicht

LM2596S-12/NOPB Datenblatt PDF

45 Pages, 5081 KB

2016/09/12

Ansicht

LM2596S-12/NOPB Datenblatt PDF

42 Pages, 4723 KB

2013/11/02

Ansicht

LM2596S-12/NOPB Datenblatt PDF

37 Pages, 804 KB

2008/11/15

Ansicht

LM2596S-12/NOPB Anderes Datenblatt

31 Pages, 737 KB

Ansicht

LM2596S-12/NOPB Anderes Datenblatt

5 Pages, 257 KB

2017/07/18

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Länge

10.16 mm

Breite

8.64 mm

Höhe

4.57 mm

Betriebstemperatur

-40℃ ~ 125℃

Produktlebenszyklus

Active

Verpackungsmethoden

Cut Tape (CT)

LM2596S-12/NOPB Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

Compliant with Exemption

Bleifreier Status

Lead Free

REACH SVHC Compliance Edition

2015/06/15

LM2596S-12/NOPB Datenblatt >

Funktionsübersicht

The LM2596 series of regulators are monolithic integrated circuits that provide all the active functions for a step-down (buck) switching regulator, capable of driving a 3-A load with excellent line and load regulation. These devices are available in fixed output voltages of 3.3 V, 5 V, 12 V, and an adjustable output version.
Requiring a minimum number of external components, these regulators are simple to use and include internal frequency compensation, and a fixed-frequency oscillator.
The LM2596 series operates at a switching frequency of 150 kHz, thus allowing smaller sized filter components than what would be required with lower frequency switching regulators. Available in a standard 7-pin TO-220 package with several different lead bend options, and a 7-pin TO-263 surface mount package.
A standard series of inductors are available from several different manufacturers optimized for use with the LM2596 series. This feature greatly simplifies the design of switch-mode power supplies.
Other features include a ±4% tolerance on output voltage under specified input voltage and output load conditions, and ±15% on the oscillator frequency. External shutdown is included, featuring typically 80 µA standby current. Self-protection features include a two stage frequency reducing current limit for the output switch and an overtemperature shutdown for complete protection under fault conditions.

LM2596S-12/NOPB Datenblatt >
