Name: TPS1100D
Brand: TI
SKU: CM22392432
Price: 2.63 USD
Availability: InStock

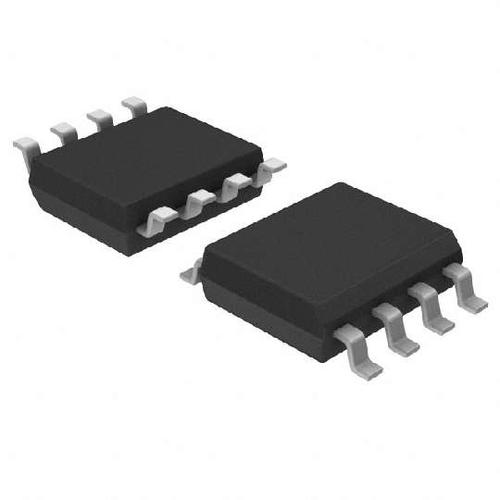

Das gezeigte Bild ist nur eine Darstellung. Genaue Spezifikationen sind dem Produktdatenblatt zu entnehmen.

TPS1100D TI

Hersteller:
TI
Hersteller-Nr:
TPS1100D
AiPCBA-Teilenummer:
CM22392432
Preis (EUR):
€

2.63
AiPCBA-Lager:
288 Stk
Versendet von:
Verfügbarkeit:
173 Stück auf Lager

Lagerbestand des Lieferanten, muss mit dem Verkauf bestätigt werden
Produktkategorie:
MOSFETs
Produktbeschreibung:
SOIC P-CH 15V 1.6A
Dokumentation:
Datenblatt
3D-Modell

TPS1100D Kaufen TPS1100D Bestand & Preis aktualisiert um 2025-06-05 03:50:22

Aktualisieren

Teilenummer: TPS1100D

AiPCBA P/N: CM22392432

Hersteller: TI

Paket: SOIC-8

Preis
€

2.63

Gesamt: 461 Stk

MOQ: 1

Versand von: Lagerhaus Hongkong

Versanddatum: 2025/06/10 (erwartet)

Versandkosten schätzen

Kaufen

*Mengenangebot anfordern?
*Bestand ändert sich sehr schnell
Kontakt sofort!

*Aufgrund des Lagerbestands bitte weiter schwanken Kontakt für den neusten Preis und Lagerbestand.

Teilebestand prüfen

Bestandsprüfung

Beispiel: STM32F103

Prüfung der Teileliste >

108.116 Teile im AiPCBA-Lager gelagert

Erinnerungen zur Betrugsprävention

Kürzlich haben wir festgestellt, dass Kriminelle vorgaben, AiPCBA zu sein, um zu betrügen oder zu versuchen, Fälschungen zu verkaufen ausgefallene Komponenten zu günstigen Preisen.

AiPCBA hat ein Komponentenprüflabor im Jahr 2021 mit dem Ziel, qualitätsgesicherte Komponenten bereitzustellen.

Wir empfehlen unseren Kunden dringend, sich für zuverlässige Komponentenlieferanten zu entscheiden.

Bitte beachten Sie, dass die einzigen offiziellen Website- und E-Mail-Suffixe sind aipcba.com

TPS1100D Spezifikationen Ähnliche Produkte anzeigen (99+)

TYP

BESCHREIBUNG

AUSWÄHLEN

Hersteller

Kategorie

MOSFETs

3D-Modell

Montagesmethoden

Surface Mount

Anzahl von Pins

8 Pin

Verpackung

SOIC-8

Nennspannung (DC)

-15.0 V

Nennstrom

-1.60 A

Ausgangsspannung

-15.0 V

Drain-Source-Widerstand

0.18 Ω

Polarität

P-Channel

Verlustleistung

791 mW

Drain-Source-Spannung (Vds)

15 V

Dauer-Drain-Strom (Ids)

-1.60 A

Anstiegszeit

10 ns

Eingangsleistung (max.)

791 mW

Abfallzeit

2 ns

Betriebstemperatur (max.)

85 ℃

Betriebstemperatur (Min)

-40 ℃

Verlustleistung (max)

791mW (Ta)

Ähnliche Produkte anzeigen

TPS1100D Datenblatt-PDF

TPS1100D Datenblatt PDF

14 Pages, 711 KB

2014/06/11

Ansicht

TPS1100D Datenblatt PDF

13 Pages, 351 KB

2008/03/15

Ansicht

TPS1100D Datenblatt PDF

14 Pages, 708 KB

2013/06/12

Ansicht

TPS1100D Datenblatt PDF

98 Pages, 2062 KB

2017/09/21

Ansicht

TPS1100D Datenblatt PDF

39 Pages, 1456 KB

2017/04/16

Ansicht

TPS1100D Anderes Datenblatt

11 Pages, 234 KB

1995/12/29

Ansicht

TPS1100D Andere Referenzen

1 Pages, 139 KB

2011/06/15

Ansicht

Größe & Paket

TYP

BESCHREIBUNG

Material

Silicon

Betriebstemperatur

-40℃ ~ 150℃ (TJ)

Produktlebenszyklus

Active

Verpackungsmethoden

Tube

TPS1100D Datenblatt >

Umwelt

TYP

BESCHREIBUNG

RoHS-Standard

RoHS Compliant

Bleifreier Status

Lead Free

REACH SVHC-Standard

No SVHC

REACH SVHC Compliance Edition

2015/06/15

TPS1100D Datenblatt >

Exportklassifikationen

TYP

BESCHREIBUNG

HK STC Lizenz

NLR

TPS1100D Datenblatt >

Funktionsübersicht

The TPS1100 is a single P-channel enhancement-mode MOSFET. The device has been optimized for 3-V or 5-V power distribution in battery-powered systems by means of Texas Instruments LinBiCMOSTM process. With a maximum VGS(th) of -1.5 V and an IDSS of only 0.5 uA, the TPS1100 is the ideal high-side switch for low-voltage, portable battery-management systems where maximizing battery life is a primary concern. The low rDS(on) and excellent ac characteristics (rise time 10 ns typical) make the TPS1100 the logical choice for low-voltage switching applications such as power switches for pulse-width-modulated (PWM) controllers or motor/bridge drivers.
The ultrathin thin shrink small-outline package or TSSOP (PW) version with its smaller footprint and reduction in height fits in places where other P-channel MOSFETs cannot. The size advantage is especially important where board real estate is at a premium and height restrictions do not allow for a small-outline integrated circuit (SOIC) package.
Such applications include notebook computers, personal digital assistants (PDAs), cellular telephones, and PCMCIA cards. For existing designs, the D-packaged version has a pinout common with other p-channel MOSFETs in SOIC packages.
Caution. This device contains circuits to protect its inputs and outputs against damage due to high static voltages or electrostatic fields. These circuits have been qualified to protect this device against electrostatic discharges (ESD) of up to 2 kV according to MIL-STD-883C, Method 3015; however, it is advised that precautions be taken to avoid application of any voltage higher than maximum-rated voltages to these high-impedance circuits.
View datasheet View product folder

TPS1100D Datenblatt >
